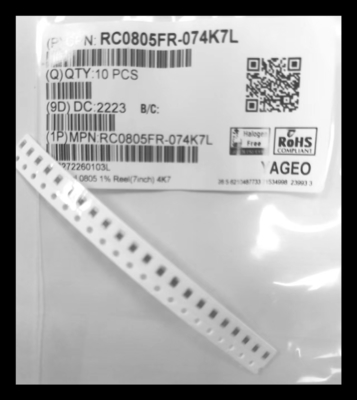

Detalhes do produto:
|
| Tipo: | Chip Resistor | Resistência: | 4007Ω |
|---|---|---|---|
| Comprimento: | 2,0 ±0.10 milímetro | tipo do pacote: | Montagem de superfície |
| Tolerância da resistência: | ±1% | Meature de revestimento: | 0805 (2012M) |
| característica: | Extremamente fino e claro | APLICAÇÃO: | Aplicado no campo da eletrônica |
| Largo: | 1.25±0.1 milímetro | Material: | Carcaça cerâmica |
| Realçar: | Carcaça cerâmica 0805 Chip Resistor,7 polegadas Dia Reel 0805 Chip Resistor,Eletrônica 0805 Chip Resistor |
||
Características
• Extremamente fino e claro
• Construção multilayer altamente confiável do elétrodo
• Compatível com todo o processo de solda
• Altamente estável em aplicações da montagem de superfície da auto-colocação
• Terminação do fim da camada de barreira
• A ligação em ponte zero do ohm está disponível
• Disponível na fita & no carretel de 8mm pela AIA RS481
|
Características elétricas |
|||||||||||
|
Tipo |
Poder P70 |
Temp de funcionamento. escala |
MWV |
RCOV |
DWV |
Escala & tolerância da resistência |
T.C.R. (ppm/°C) |
Critérios da ligação em ponte (unidade: A) |
|||
|
RC0100 |
1/32W |
-55°C a +125°C |
15V |
30V |
30V |
E24 ±1%, 5% Ligação em ponte zero do ohm |
10Ω≤R≤1MΩ <50m> |
10Ω≤R≤1MΩ |
±250 |
Corrente atual avaliado do máximo |
0,5 1,0 |
|
RC0201 |
1/20W |
-55°C a +125°C |
25V |
50V |
50V |
E24 ±5% E24/E96 ±1% E24/E96 ±0.5% Ligação em ponte zero do ohm |
1Ω≤R≤10MΩ 1Ω≤R≤1MΩ 10Ω≤R≤1MΩ <50m> |
10Ω 1Ω≤R≤10Ω |
±200 -100/+350 |
Corrente atual avaliado do máximo |
0,5 1,0 |
|
RC0402 |
1/16W |
-55°C a +155°C |
50V |
100V |
100V |
E24 ±5% E24/E96 ±1% E24/E96 ±0.5% Ligação em ponte zero do ohm |
1Ω≤R≤22MΩ 1Ω≤R≤10MΩ 10Ω≤R≤1MΩ <50m> |
10Ω 1Ω≤R≤10Ω 10MΩ |
±100 ±200 |
Corrente atual avaliado do máximo |
1,0 2,0 |
|
RC0603 |
1/10W |
-55°C a +155°C |
50V |
100V |
100V |
||||||
|
RC0805 |
1/8W |
-55°C a +155°C |
150V |
300V |
300V |
Corrente atual avaliado do máximo |
2,0 5,0 |
||||
|
1/4W |
-55°C a +155°C |
150V |
300V |
300V |
E24 ±5% E24/E96 ±1% Ligação em ponte zero do ohm |
1Ω≤R≤1MΩ 1Ω≤R≤1MΩ <50m> |
1Ω≤R≤1MΩ |
±200 |
Corrente máxima atual avaliado |
2,0 5,0 |
|
|
RC1206 |
1/4W |
-55°C a +155°C |
200V |
400V |
500V |
E24 ±5% E24/E96 ±1% E24/E96 ±0.5% Ligação em ponte zero do ohm |
10Ω≤R≤22MΩ 1Ω≤R≤10MΩ 10Ω≤R≤1MΩ <50m> |
10Ω 1Ω≤R≤10Ω 10MΩ |
±100 ±200 |
Corrente máxima atual avaliado |
2,0 10,0 |
|
1/2W |
-55°C a +155°C |
200V |
400V |
500V |
E24 ±5% E24/E96 ±1% Ligação em ponte zero do ohm |
1Ω≤R≤1MΩ 1Ω≤R≤1MΩ <50m> |
1Ω≤R≤1MΩ |
±200 |
Corrente atual avaliado do máximo |
3,0 7,5 |
|
|
RC1210 |
1/2W |
-55°C a +155°C |
200V |
500V |
500V |
E24 ±5% E24/E96 ±1% E24/E96 ±0.5% Ligação em ponte zero do ohm |
1Ω≤R≤22MΩ 1Ω≤R≤10MΩ 10Ω≤R≤1MΩ <50m> |
10Ω 1Ω≤R≤10Ω 10MΩ |
±100 ±200 |
Corrente máxima atual avaliado |
2,0 10,0 |
|
RC1218 |
1W |
-55°C a +155°C |
200V |
500V |
500V |
E24 ±5% E24/E96 ±1% E24/E96 ±0.5% Ligação em ponte zero do ohm |
1Ω≤R≤1MΩ 1Ω≤R≤1MΩ 10Ω≤R≤1MΩ <20m> |
Corrente atual avaliado do máximo |
6,0 10,0 |
||
|
RC2010 |
3/4W |
-55°C a +155°C |
200V |
500V |
500V |
E24 ±5% E24/E96 ±1% E24/E96 ±0.5% Ligação em ponte zero do ohm |
1Ω≤R≤22MΩ 1Ω≤R≤10MΩ 10Ω≤R≤1MΩ <50m> |
Corrente atual avaliado do máximo |
2,0 10,0 |
||
|
RC2512 |
1W |
-55°C a +155°C |
200V |
500V |
500V |
Corrente atual avaliado do máximo |
2,0 10,0 |
||||
|
2W |
-55°C a +155°C |
200V |
400V |
500V |
E24 ±5% E24/E96 ±1% Ligação em ponte zero do ohm |
1Ω≤R≤150Ω 1Ω≤R≤150Ω <50m> |
1Ω≤R≤150Ω |
±200 |
Corrente atual avaliado do máximo |
6,0 15,0 |
|
